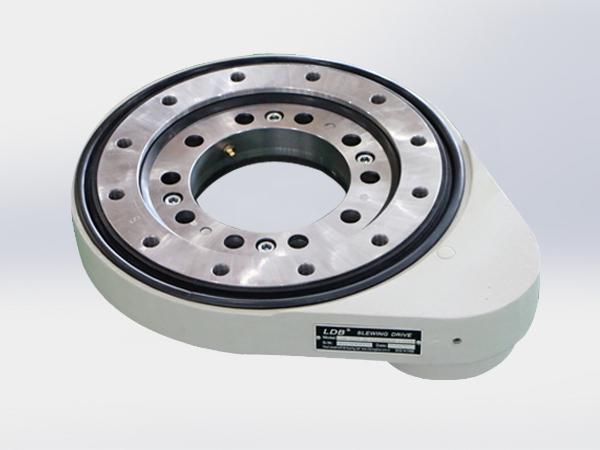

SG-I直齒驅動

類別：直齒驅動

發布日期：2021-09-13 08:55:18

瀏覽次數：16913次

產品特點：該產品具有加工容易，制造裝配方便，精度高等優點，由于其大的承載能力范圍，它被廣泛用于我國的冶金，礦山，運輸等設備。

咨詢熱線：150-3630-3608 在線訂購

產品型號產品描述

SG-I直齒驅動型號參數

型號	參數	模數	齒圈齒數	小齒輪齒數	總傳動比	最大扭矩	標準扭矩	最大保持扭矩	徑向額定靜載荷	軸向額定靜載荷	徑向額定動載荷	軸向額定動載荷	重量（包括RE-300液壓馬達的12KG)	壓力差	油留量	輸出轉速	最大可達扭矩
	代號	m	z2	z1	i	Md max	Md nom	Mh	Co rad	Co ax	C rad	C ax		△P	Q	n	Md
	單位	[mm]	[-]	[-]	[-]	[Nm]	[Nm]	[Nm]	[kN]	[kN]	[kN]	[kN]	[kg]	[bar]	[I/min]	[min-1]	[Nm]
SG-I-0229		4	81	15	5.40	2852	2476	2852	151	439	143	168	46	150	13	5	2852
SG-I-0311		4	102	15	6.80	3574	2520	3574	198	529	163	190	52	150	15	5	3574
SG-I-0411		4	126	15	8.40	4476	3181	4476	261	699	180	211	62	150	17	5	4476
SG-I-0541		4	156	15	10.40	5632	4031	5632	344	922	201	236	75	150	21	5	5632
SG-I-0641		4	183	15	12.20	6534	4675	6534	408	1092	215	251	85	155	23	5	6534
SG-I-0741		4	207	15	13.80	7437	5362	7437	471	1262	226	264	95	155	25	5	7437
SG-I-0841		4	231	15	15.40	8339	6012	8339	535	1433	237	278	106	155	28	5	8339
SG-I-0941		4	258	15	17.20	9242	6688	9242	599	1603	247	290	116	155	30	5	9242
SG-I-1091		4	294	15	19.60	10613	7681	10613	695	1859	261	305	132	150	35	5	10613

SG-I直齒驅動的主要功能是改變原動機和執行器之間的速度和轉矩，并廣泛用于機械工業和冶金工業。

一、SG-I直齒驅動特點

1.SG-I直齒驅動為替代帶齒轉盤加小齒輪的結構，這種結構能實現對空間的節省，便于安裝。
　　
　　2.驅動的噪音小，磨合程度也小，因此SG-I直齒驅動常用于重型機械的傳動。
　　
　　3.較高的傳動效率，轉速快。
　　
　　4.SG-I直齒驅動可以承受軸向，徑向的壓力。
　　
　　5.高剛性、高精度。
　　
　　6.驅動的防護設計能有效延長使用壽命，降低維護成本，提高操作人員安全性。
　　
　　7.外觀干凈整潔。
　　
　　8.SG-I直齒驅動可根據用戶的需要來定制化設計。
　　

　　9.額定輸入功率大，額定輸出轉矩范圍廣以及較大的承載能力，使得SG-I直齒驅動可廣泛用于我國的冶金，礦山，運輸等設備。

二、SG-I直齒驅動安裝方法　

　　1.實心軸固定安裝法

　　這種安裝方法是通過聯軸器，鏈輪，齒輪，皮帶輪等將減速機的輸出軸與冶金機械連接，并通過減速機底部的地腳螺栓將減速機牢固地安裝在堅固的結構上。SG-I直齒驅動平常一般會采用這種安裝方法。對于此類產品，可在車身底腳上加工螺紋孔，來實現調節螺栓調節安裝位置的作用。同時，應使用銷釘進行鎖定，以防止在安裝過程中移動。

　　2.空心軸單點浮動安裝法

　　這種安裝方法將齒輪減速器的輸出軸用作空心軸，并通過膨脹套連接到工作機械的傳動軸。整個驅動裝置，包括電動機，聯軸器，制動器和減速器，安裝在傳動裝置的支架座上，然后由球鉸鏈或軸承支撐。安裝原理是球形鉸鏈的支承點與傳動裝置的重心偏離一定距離，在SG-I直齒驅動的工作狀態下，由偏心支承點引起的彎矩可以與由驅動裝置的負載引起的彎矩平衡額外的力量。

　　3.空心軸懸架安裝法

　　這種安裝方法是將SG-I直齒驅動的輸出軸和冶金機械軸通過膨脹套連接起來，并由輸出軸和另一個扭桿來完成支撐。這種安裝方法相對簡單，節省了占地面積，并且可以減輕整機的重量，并且適用于從垂直方向傳輸電力的傳輸設備。
